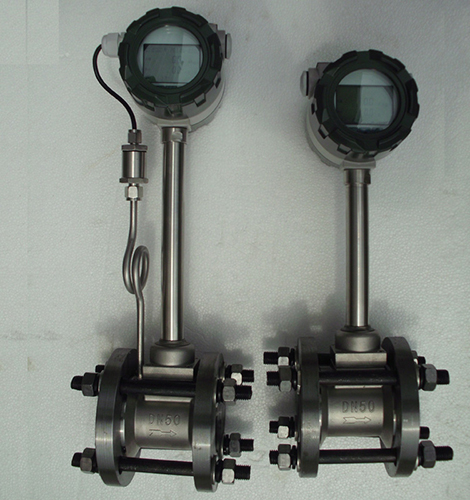

水蒸汽流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：HCNYUURNP631
水蒸汽流量計產品的種類及應用范圍
JKM-LUGB系列渦街分為滿管型壓電式渦街流量計,插入型壓電式渦街流量計，電池供電型壓電式渦街流量計，潛水型/分體型渦街流量計（協議訂貨），一體型壓電式帶溫度，壓力補償渦街流量計，分體型壓電式帶溫度，壓力渦街流量計。
JKM-LUGB系列渦街分為滿管型電容式渦街流量計,插入型電容式渦街流量計。
JKM-LUGB系列渦街流量計是基于卡門渦街原理而研制的一種具有國際先進水平的新型流量計，采用渦街傳感器和美國Microchip公司微控制器技術開發的一種具有國際先進水平的流量計，屬于流體振動式流量計。由于它具有其他流量計不可兼得的優點，廣泛適用于石油、化工、冶金、熱力、紡織、造紙等行業對過熱蒸汽、飽和蒸汽、壓縮空氣和一般氣體(氧氣、氮氣氫氣、天然氣、煤氣等)、水和液體（如：水、汽油、酒精、苯類等）的計量和控制.
水蒸汽流量計有以下特點
1、檢測元件不接觸被測介質，因此性能穩定、可靠性高。
2、沒有可動部件，構造簡單而牢固，長期運行可靠，使用壽命長。
3、測量范圍廣，量程可達10：1。
4、精度高。
5、輸出脈沖信號或電流信號便于同計算機等數字系統配套使用。
水蒸汽流量計的工作原理
蒸汽流量計在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡門渦街，如圖一所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡門渦街原理，有如下關系式：
f=StV/d 公式（1）
式中：
F---發生體一側產生的卡門旋渦頻率
St--斯特羅哈爾數（無量綱數）
V---流體的平均流速
d---旋渦發生體的寬度

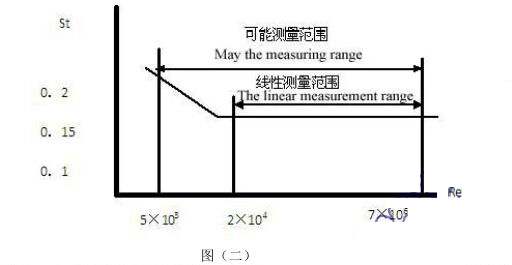

由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中，斯特羅哈爾數（St）是無因次未知數，圖二表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St=0.17的平直部分，旋渦的釋放頻率與流速成正比，即為渦街流量傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量，所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K=N/Q（1/m3） 公式（2）
式中：K=儀表常數（1/m3）.
N=脈沖個數
Q=體積流量（m3）
水蒸汽流量計的主要技術參數
水蒸汽流量計的主要技術參數
介質：適用于氣體、液體均可使用
測量范圍：0m/s~120m/s（標準狀態）
精度：優于±1.5級
重復性：±0.2%滿量程
輸出信號：4~20mA，，RS485，MODBUS，HQBUS
工作壓力： ≤2.5MPa（*大可達20MPa）
介質溫度：-40℃～510℃
環境溫度：-40℃～80℃
供電電源：24VDC ±10%，≥350mA
公稱通徑：Dn20～1000mm
流量范圍：0.6～12720m3/h；
線性度：≤±1.0%；
重復性：≤0.2%介；
質溫度：-40～350℃；
公稱壓力：2.5、4.0Mpa；
本體材質：1Cr18Ni9Ti
供電電源：24V.DC；
負載電阻:*大負載電阻不超過350Ω；
輸出信號:脈沖或4-20mA。（可選)
水蒸汽流量計的口徑與流量對照表
水蒸汽流量計的選型
水蒸汽流量計的口徑與流量對照表
水蒸汽流量計的選型
水蒸汽流量計安裝要求說明
1、渦街流量計只能單向測量，安裝時注意保證介質流量方向與流量計箭頭所示方向一致。
2、渦街流量計*佳安裝方式為豎直安裝，介質自下而上通過流計。即將流量計安裝在豎直管道上，流量方向為自下向上。
3、水平安裝時，必須將流量計裝在整個系統的高壓區，并保證相應的出口壓力；不要安裝在管路的*高點，因*高點往往氣體積聚，管道非滿，出口不可直接放空。
4、測高溫流體時，盡量采用豎直安裝方式；若不得不水平安裝，請將流量計的變送器部分豎直向下，或水平側裝，避免溫度過高；注意安裝位置處空氣流動或通風良好。
5、直管段要求：至少保證流量計前15倍管徑，流量計后5倍管徑。如流量計前有彎頭，縮進，擴大等干擾源，則需保證流量計前30-40倍的管徑，流量計后6倍管徑。流量計應安裝于調節閥，壓力或溫度傳感器的上游。
6、安裝時注意管道口徑應略大于或等于儀表的內徑。
7、使用密封圈時，注意密封圈內徑應略大于或等于儀表的內徑，密封圈中心位于管道中心。
8、電纜入口密封儀表電氣連接時，必須注意進線孔的密封。必須根據儀表電纜入口型號選擇相應的密封接口（M20×1.5;1/2'NPT;G1/2'），并正確、緊密地安裝。沒有密封接頭，或安裝馬虎，達不到密封效果。
安裝環境要求：
1.盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2.避開高溫熱源和輻射源的直接影響。若必須安裝，須有隔熱通風措施。
3.避開高溫環境和強腐蝕氣體環境。若必須安裝，須有通風措施。
4.流量儀表盡量避免安裝在振動較強的管道上。若必須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5.儀表*好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。儀表安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。
儀表管道安裝要求：
1、渦街流量儀表對安裝點的上下游直管段有一定要求，否則會影響介質在管道中的流場，影響儀表的測量精度。儀表的上下游直管段長度要求如圖，DN為儀表公稱口徑 單位mm（注：調節閥盡可能不安裝在渦街流量儀表的上游，而應安裝在渦街流量儀表的下游10D處。）
2、上、下游配管內徑應相同。如有差異，則配管內徑Dp與渦街儀表表體內徑Db應滿足以下關系0.98Db≤Dp≤1.05Db上下游配管應與流量儀表表體內徑同心，它們之間的不同軸度應小于0.05Db
3、儀表與法蘭之間的密封墊，在安裝時不能凸入管內，其內徑應比表體內徑大1-2mm
4、測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時，測壓孔應設置在下游3-5D處，測溫孔應設置在下游6-8D處，D為儀表公稱口徑，單位：mm
5、儀表在管道上可以水平、垂直或傾斜安裝。

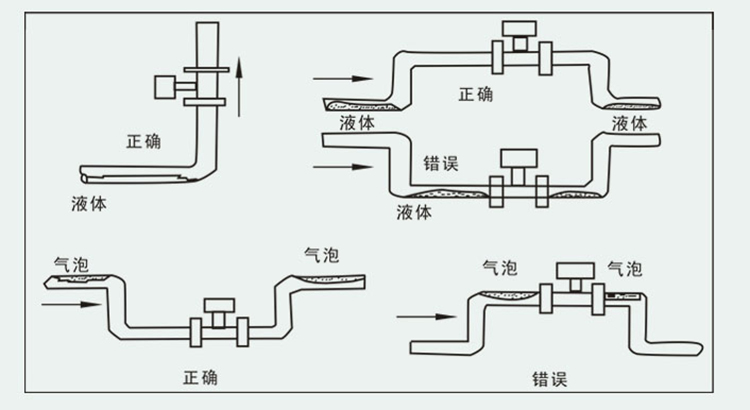

6、測量氣體時，在垂直管道安裝儀表，氣體流向不限。但若管道內含少量液體，為了防止液體進入儀表測量管，氣體應自下而上流動。
7、測量液體時，為了保證管內充滿液體，所以在垂直或傾斜管道安裝儀表時，應該保證液體流動方向從下而上。若管道內含少量氣體，為了防止氣體進入儀表測量管，儀表應安裝在管線的較低處。
8、測量高溫、低溫介質時，應注意保溫措施。轉換器內部（表頭殼體內）高溫一般不應超過70°；低溫易使轉換器內部出現凝露，降低印制電路板的絕緣阻抗，影響儀表的正常工作。
