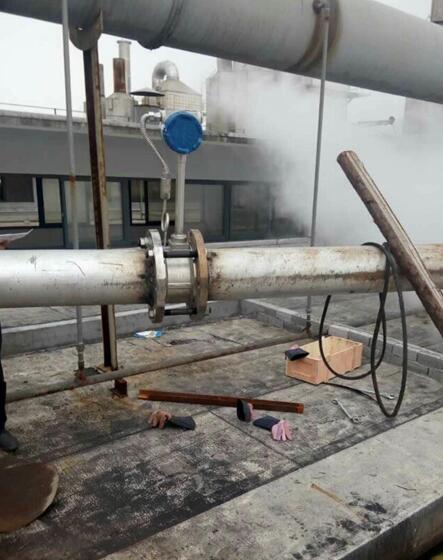

高溫蒸汽流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LUGB
- 測量范圍：5-11000m3/h
- 精度等級：1.5級、1.0級
- 公稱通徑：DN20~DN1200
- 適用介質：氣體、液體、蒸汽
- 工作壓力：1.6MPa~10MPa
- 工作溫度：-80℃~450℃
- 供電方式：24VDC 鋰電池
- 訂貨號：CQQOBAWHK242
高溫蒸汽流量計產品概述
蒸汽流量計是應用非常廣泛的一種流量計儀表，幾乎可以計量所有在管道中流動的介質，包括各種液體、氣體和蒸汽。
我公司生產的渦街流量計可分為以下幾大類：
安裝形式：法蘭卡裝式渦街流量計 法蘭連接式渦街流量計 插入式渦街流量計 管段式渦街流量計
使用用途：普通型渦街流量計 分體式渦街流量計 高溫型渦街流量計 高壓渦街流量計 防爆型渦街流量計
信號傳輸：現場顯示型渦街流量計 遠傳型渦街流量計 無線遠傳測控系統
配置組成：溫壓雙補型渦街流量計 溫度補償型渦街流量計 壓力補償型渦街流量計
定值補償型渦街流量計 智能蒸汽流量計
蒸汽流量計由于測量介質不同、使用環境不同、技術要求不同，其選用的類型和配置也不同，產品就價格也不同。
高溫蒸汽流量計的特點
◆ 測量精度高，量程寬；
◆ 測量介質廣泛，可測量液體、氣體和蒸汽；
◆ 工作溫度高，介質溫度可達350℃；
◆ 無運動部件，無磨損，可靠性高；
◆ 表體采用不銹鋼材料，美觀，耐腐蝕。
高溫蒸汽流量計參數
◆ 公稱通徑：DN15～DN1500
◆ 適用范圍：氣體：空氣、二氧化碳、氧氣、氮氣、煤氣、天然氣、沼氣和其它各種化學氣體等；液體：水、高溫水、油、食品液、化學液等；蒸汽：飽和蒸汽、過熱蒸汽。
◆ 可測介質溫度：防爆介質：-40℃～100℃；低溫介質：-40℃～100℃；
中溫介質：-40℃～280℃；高溫介質：-40℃～350℃
◆ 公稱壓力：低壓：≤1.6Mpa、≤2.5Mpa；中壓：≤4Mpa、≤6.3Mpa；高壓：≤10Mpa、≤16Mpa、≤25Mpa、≤42Mpa；
◆ 精度等級：測量液體1級（0.5級可協議訂貨）；測量氣體：1.5級（1級可協議訂貨）；測量蒸汽：1.5級（1級可協議訂貨）；
◆ 流速范圍：液體：0.3～8m/s；氣體：3～65m/s；蒸汽：3～70m/s；
◆ 測量范圍：請參考流量測量范圍表；
◆ 輸出信號：電壓脈沖：低電平≤1V，高電平≥6V；標準電流：4～20mA
◆ 供電電源：電源脈沖輸出：+12VDC/+24VDC；4～20mA標準電流輸出：+24VDC；現場液晶顯示：3.6V1號1節鋰電池供電，使用壽命大于2年；
◆ 環境溫度：-30℃～+55℃；
◆ 相對濕度：5%～90%；
◆ 表體材料：304、1Cr18Ni9Ti，其它材質可協議訂貨；
◆ 防護等級：IP65、IP67;
◆ 防爆等級：ExiaIICT4;
高溫蒸汽流量計工作原理

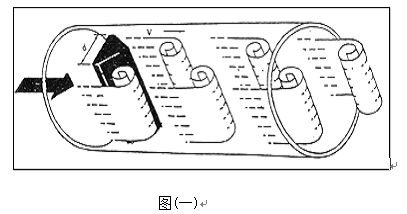

在流體中設置非流線型旋渦發生體（阻流體），則從旋渦發生體兩側交替地產生兩列有規則的旋渦，這種旋渦稱為卡曼渦街，如圖(一)所示。
旋渦列在旋渦發生體下游非對稱地排列。設旋渦的發生頻率為f，被測介質來流的平均速度為V，旋渦發生體迎流面寬度為d，表體通徑為D，根據卡曼渦街原理，有如下關系式:
f=StV/d 公式(1)
式中：
f－發生體一側產生的卡門旋渦頻率
St－斯特羅哈爾數（無量綱數）
V－流體的平均流速
d－旋渦發生體的寬度
由此可見，通過測量卡門渦街分離頻率便可算出瞬時流量。其中,斯特羅哈爾數（St）是無因次未知數，

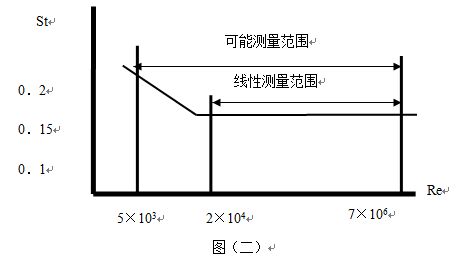

圖（二）表示斯特羅哈爾數（St）與雷諾數（Re）的關系。
在曲線表中St＝0.17的平直部分，漩渦的釋放頻率與流速成正比,即為渦街流量計傳感器測量范圍度。只要檢測出頻率f就可以求得管內流體的流速，由流速V求出體積流量。所測得的脈沖數與體積量之比，稱為儀表常數（K），見式（2）
K＝N/Q（1/m3） 公式（2）
式中：K＝儀表常數（1/m3）。
N＝脈沖個數
Q＝體積流量（m3）

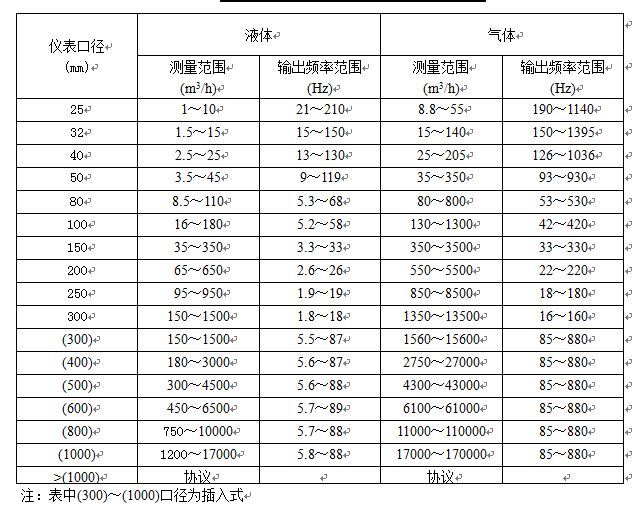

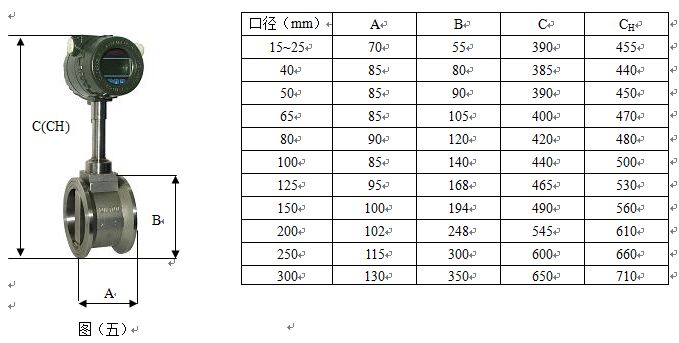

高溫蒸汽流量計傳感器工況流量范圍表

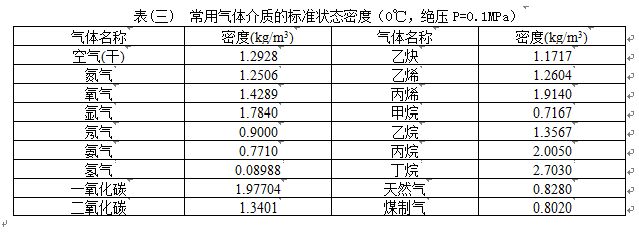

高溫蒸汽流量計常用氣體介質的標準狀態密度

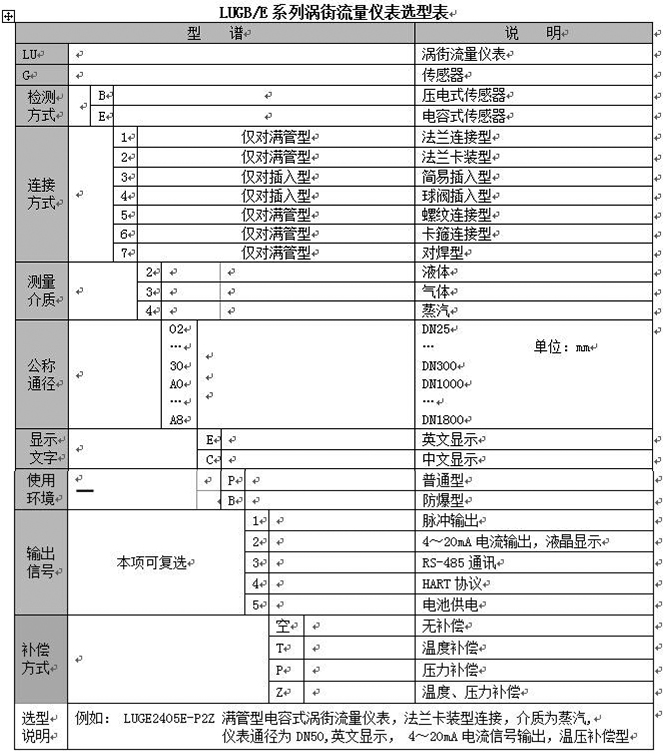

高溫蒸汽流量計選型型譜
高溫蒸汽流量計常用氣體介質的標準狀態密度
高溫蒸汽流量計選型型譜
