溫度變送器面板按鍵校準

本變送器支持面板按鍵校準，校準可以設置變送器內部的所有參數，校準項目通過面板的三個按鍵和 LED 顯示窗口配合完成，其中按鍵具有連擊，單擊功能，大數據具有移位輸入功能，盡量減少用戶的按鍵次數和保證面板操作的快捷。

1、 面板說明：

A、變送電路板提供三按鍵和 Led 顯示人機接口，可通過按鍵操作所有變送器的設置和校準參數。

B、按鍵功能為復用方式，其中位選鍵在增量輸入時為減鍵。

C、面板按鍵在正常測量狀態(tài)下位選鍵和增加鍵沒有功能定義。

2、面板 LED 顯示菜單的數據意義（注意：不需要更改參數時，請不要按 SET 進入保存下翻，請按右面兩個按鍵進行上下翻動）

1．表示變送板內部的放大倍數選擇，此放大倍數可選擇的范圍為 1~8，代表的放大倍數為 12,25,50,75,100,125,150,200 倍。

2．表示的是電路板校準電路的時候的 ADC 采集值，注意此值是零位電阻對應的阻值，給變送板施加零位的電阻，此值是變送板自動采集得到的，按 SET 鍵可保存。

3．表示的是電路板校準電路的時候的 ADC 采集值，注意此值是滿位電阻對應的阻值，給變送板施加滿位的電阻，此值是變送板自動采集得到的，按 SET 鍵可保存，注意此值不要達到+-32767,也就是顯示 3276，若顯示 3276 說明數據溢出，要重新調整放大倍數 Sn,減小一個擋，重新進行標定。

4．需要標定的電阻的零位值，此值的長按鍵加減步長為 10。

5．需要標定的電阻的滿度值，此值的長按鍵加減步長為 10。

6．4m A 標定菜單，此值加減一個值電流加減大約 1.6Ua,此值應該調整到 4m A.

7．20m A 標定菜單，此值加減一個值電流加減大約 1.6Ua,此值應該調整到 20m A.

8．需要的變送器的4mA對應的溫度零位值，此值為溫度值，就是說如0~100℃ 變送量程，此值填 0.

9．需要的變送器的 20mA 對應的溫度零位值，此值為溫度值，就是說如 0~100℃變送量程，此值填 100.

10．此值的意義是為了消除 PT100 傳感器的零位偏差而設置的，就是活在電阻箱狀態(tài)下已經校準準確的變送器，由于 PT100 溫度傳感器的分檔造成的零位偏差的一個調整，此值調整的時候應該在恒溫槽中查看溫度顯示值與真實值的差值的反值填進去即可。 顯示值=校準溫度值+零位偏差值。

11．此菜單表示退出并保存當前設置的所有數據，并重新按照設置和采集值校準變送器的所有采參數和輸出電流，顯示值等。

注意：

菜單 AD-L 和 AD-H 為變送器采集菜單，此菜單數據無需輸入，按 SET 進入數據采集 以后顯示的是上次采集到的數據，十進制顯示，按位選鍵或者增加鍵開始采集，此時需要根 據需要輸入需要采集的電阻值即可，按 SET 保存并返回菜單狀態(tài)。

菜單 SO1L 和 SO1H 為變送器輸出 4m A 和 20m A 電流標定菜單，此菜單顯示為十進制， 按位選鍵和增加鍵修改數據，此時變送器會輸出當前數值的電流值，連接電流表，將電流標定準確即可。

菜單 Sn 為變送器內部放大倍數選擇功能，選擇不同的放大倍數，則電路板適應不同的靈敏度的傳感器。

以上這些菜單都是工廠設置和校準項目，用戶不能隨意修改，修改不合適就是導致變送器徹底無法正常工作。



按鍵程序設置人性化，短按一次加 1 或減 1，長按著不動，就會就會自動增加，而且不同的參數每次增加的數值是不同的，比如：進入設置程序的時候，要輸入密碼 66，短按一 次加 1，長按不動會每次增加 10；設置量程的時候短按一次加減 1，長按不動，每次增加 50；參數都是根據不同的需要調試好的。

在設置 AD-L 和 AD-H 的時候，比如量程設置為 0-100 度，0 度對應的阻值表為 100 歐 姆，100 度對應的阻值表*接近的整數為 138 歐姆，則在放大倍數定好的情況下可以先校準 AD-H，若顯示值小于 3276，則表明沒有超量程溢出，若大于 3276 則要改小 Sn，使 AD-H 的值小于 3276，但又*大化，這樣測量精度是*高的。在 AD 采集數值之前，要把電阻箱調到對應的電阻值，比如：0 度的時候電阻箱調到 100 歐姆，100 度的時候電阻箱調到 138。



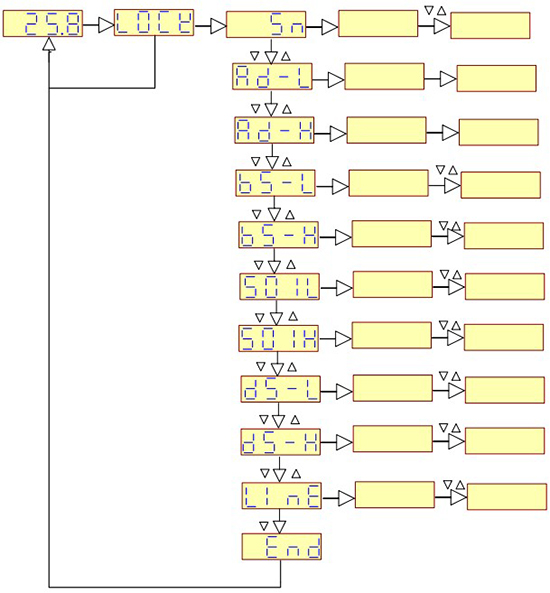

校準菜單流程：

菜單總共 11 個，分別控制變送器的 11 個參數，這些參數只有在知道確定具體意義的情況下才可以修改，一般用戶不能進入這些菜單修改這些項目。工廠密碼建議不要告訴客戶。
