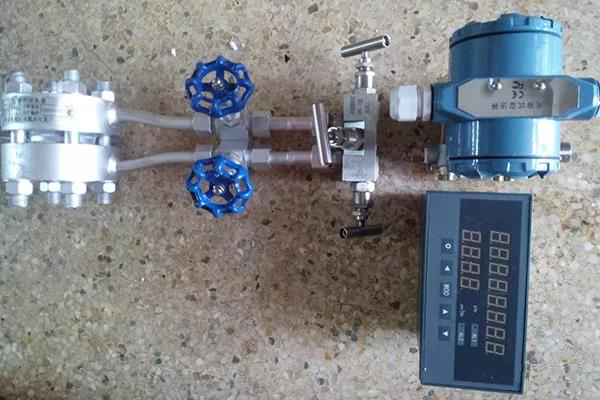

差壓式孔板流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LG
- 測量范圍：0.32-191037.6m3/h
- 精度等級：1.5級
- 公稱通徑：DN25~DN1200
- 適用介質：液體 氣體 蒸汽
- 工作壓力：0-40MPa
- 工作溫度：-20℃~300℃
- 供電方式：24VDC
- 訂貨號：MHDWNYAYV783
差壓式孔板流量計適用范圍及應用特點
| 節流件名稱 |
適用管道 （DN mm） | 適用直徑比B（d/D） | 應用特點 | 流出系數不確定度Ec% | 設計標準 | |
|
角接取壓標準孔板 |
環室式 |
50－500 50－500 |
0.2－0.75 0.2－0.75 | 適用于清潔介質其中GD結構適合高溫高壓條件下流量的測量 | 0.6－0.75% |
ISO5167 GB/T2624－93 |
| 夾緊環式 | 50－500 | 0.2－0.75 | 易于清除污物，可用于不太清潔流體流量的測量 | |||
| 斜鉆孔式 | 450－1000（3000） | 0.2－0.75 | ||||
| 法蘭取壓標準孔板 | 50－1000 | 0.2－0.75 |
易于清除污物，適用于各種介質 | 0.6－0.75% |
ISO5167 GB/T2624－93 | |
| 徑距取壓標準孔板 | 50－1000 | 0.2－0.75 | ||||
|
角接取壓標準噴嘴 （ISA1932噴嘴） | 50－500 | 0.3－0.8 | 壓損小，壽命長，尤其適用于蒸汽流量測量 | 0.8－1.2% |
ISO5167 GB/T2624－93 | |
|
長徑噴嘴 | 50－630 | 0.2－0.8 | 壓損小壽命長，LGP型長徑噴嘴組件適合高參數水和蒸汽流量測量 | 2.0% |
ISO5167 GB/T2624－93 | |
|
經典文丘利管 | 機械加工式 | 100－800 | 0.2－0.8 | 壓力損失小，所需直管段小于孔板、噴嘴 | 1.0% |
ISO5167 GB/T2624－93 |
| 粗焊鐵板式 | 200－1200（2000） | 0.4－0.7 | 1.5% | |||
|
文丘利噴嘴 | 65－500 | 0.316－0.77 | 同上 | 1.2－1.75% |
ISO5167 GB/T2624－93 | |
| 1/4圓孔板 | 25－150 | 0.245－0.6 | 適用于低雷諾數 | 2.0－2.5% | DIN BS | |
| 錐形入口孔板 | 25－250 | 0.1－0.316 | 同上 | 2.0% | BS | |
| 圓缺孔板 | 50－1500 | 0.32－0.8 | 適用于贓污，有氣泡析出或含有固體微粒的流體測量。 | 1.5% | DIN | |
| 偏心孔板 | 100－1000 | 0.46－0.84 | 1－2% | ASME | ||
| 小孔板 | 12.5－40 | 0.2－0.75 | 適用于小管道流量測量 | 0.75% | ASME | |
| 透鏡式孔板 | 12.5－150 | 0.2－0.75 | 適用于高壓常溫小管道流量測量 | 0.6－0.75% | ISO5167ASME | |
差壓式孔板流量計工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m3/s
－直徑比d/D 無量綱
流體的密度Kg/m3
可膨脹性系數 無量綱
標準孔板流量計結構
節流裝置組成
節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
測量管
孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
差壓式孔板流量計技術性能指標
| 名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
|
標準孔板 | LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG |
| LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
| LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
| LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
| LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
| LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
| LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 | |
|
標準噴咀 | LGP | 角接（環室取壓） | 50～400 | 小于10 |
GB2624 流量測量手冊 |
| LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | ||
| LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
| LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
| LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
| 長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
| 1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 |
GB2624 流量測量手冊 |
| LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | ||
| 文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
| 雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
| 小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
| LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
| 高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
|
圓缺孔板 | LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | |
| LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | ||
| LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
| 雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
| 錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
| 機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |
差壓式孔板流量計安裝注意事項
1、可水平、垂直或傾斜安裝，應保證管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的”，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224-93有關規定；
4、引壓管路安裝應符合標準規定的規范。
差壓式孔板流量計訂貨須知事項
用戶訂貨時請?zhí)峁┮韵聴l件以便幫助正確選擇流量計的規格和系數。
1、管道尺寸：外徑×壁厚；
2、測量介質名稱：介質密度〔kg/m3〕；
3、設定的*大流量：即流量計的量程上限值〔kg/h或m3/h〕；
4、工藝的*小流量：〔kg/h或m3/h〕；
5、工作壓力：（Mpa）；
6、工作溫度：（°C）；
7、如配我公司智能流量積算儀請一齊提供：壓力變化范圍，或壓力變送器型號、量程；溫度變化范圍，或溫度變送器型號、量程。
