衛生型電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：YCIGIVYZL895
衛生型電磁流量計產品概述
JKM-LDE電磁流量計由電磁流量傳感器和電磁流量轉換器兩大部分組成，主要分為兩大類：一體型和分離型。
電磁流量計是基于法拉*電磁感應定律原理的流量儀表，用于測量封閉管道中導電液體和漿液的體積流量。它廣泛應用于石油化工、鋼鐵冶金、給水排水、水利灌溉、水處理、環保污水、造紙、醫藥、食品等工農業部門的生產過程的流量測量和控制。
電磁流量計采用了新型的衛生型襯里材料和襯里工藝，符合食品行業的衛生要求，同時采用了不銹鋼外殼及不銹鋼卡箍連接，方便電磁流量計的快速拆卸、清洗，使電磁流量計在使用過程中不易被污染，可廣泛應用于礦泉水、醬油、果醬、啤酒、果汁、米酒、牛奶等食品的生產制造過程及衛生、化工等領域。
衛生型電磁流量計產品特點
獨立性強，測量不受液體密度、粘度、溫度壓力和電導率等物理量變化的影響。
結構簡單，故障率低，測量管內無活動及阻流部件，不堵塞、無壓損。
適用范圍廣，量程比寬，適合導電液體，含有纖維、固體顆粒和懸浮物的液體。
安裝要求低，直管段要求低（前5D后2D）。
工作穩定可靠，采用低頻方波勵磁，功耗小，零點穩定。
輸出信號多樣性，可輸出與流速成正比例的線性模擬信號、數字信號及報警信號。

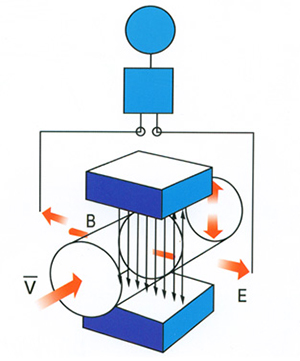

衛生型電磁流量計工作原理
流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速 的乘積、電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。
式中： E---------為電極間的信號電壓（v）
B---------磁通密度（T）
d---------測量管內徑(m)
V--------平均流速（m/s）
K---------常數
由于K為常數，勵磁電流是恒流的，故B也是常數，則由（1-1）式可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。
由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。
衛生型電磁流量計產品執行標準
產品性能符合電磁流量計行業標準JB/T9248-2008及JJG1033-2007要求。
衛生型電磁流量計主要技術指標
口徑：DN15~2400mm
介質：導電性液體
襯里：氯丁橡膠、聚氨酯橡膠、聚四氟乙烯、聚全氟乙丙烯
流速：≤15m/s
勵磁方式：方波勵磁
電極材料：不銹鋼316L、哈氏合金C、哈氏合金B、鈦、鉭、鉑銥
額定壓力：0.6MPa、1.0MPa、1.6MPa、4.0MPa
介質溫度：氯丁橡膠：-10~60℃ 聚氨酯橡膠：-10~40℃
聚四氟乙烯(F4)：-10~120℃ 聚全氟乙丙烯(F46)：-10~150℃
介質電導率：>5μs/cm
準確度等級：±1.0% ±0.5% ±0.2%
輸出信號：4~20mA電流，脈沖頻率，上下限報警
通訊：RS485/RS232(可選)
防護等級：IP65、IP67、IP68
防爆等級：ExdⅡCT3-CT6
電纜接口：M18*1.5
環境條件：環境溫度：-10~50℃ 相對濕度：5%~90% 環境電磁場：≤400A/m
供電電源：85~250VAC 20~36VDC 3.6V電池供電

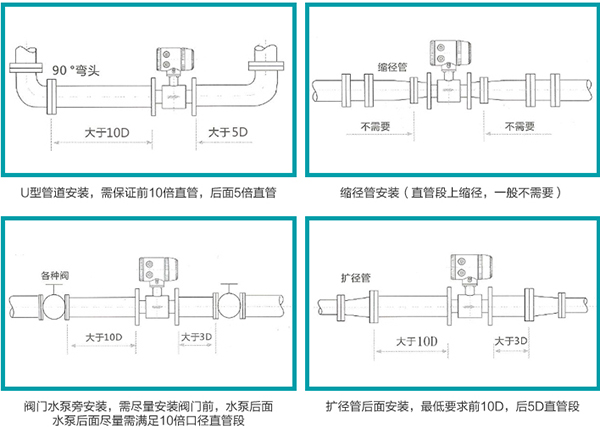

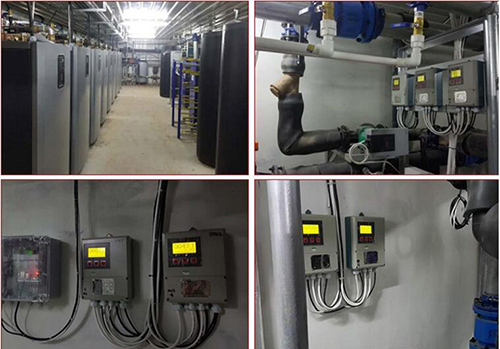

衛生型電磁流量計儀表選型與安裝
儀表的選型是儀表應用中非常重要的工作，據有關資料統計，儀表在實際應用中有2/3的故障是儀表的錯誤選型和錯誤安裝造成的，請特別注意。具體注意事項如下：
被測流體名稱和其化學性能。
*大流量、*小流量和常用流量。
推薦：常用流量應選擇在1～3m/s流速段內，如果不符，請用戶調整所選儀表的口徑規格。
*高工作壓力。
*高工作溫度、*低工作溫度。
被測流體必須具備一定的導電性，導電率≥5μs/cm。
*大流量和*小流量必須符合表2-1的數據。
實際*高工作壓力必須小于流量計的額定工作壓力（見傳感器銘*）。
*高工作溫度和*低工作溫度必須符合流量計規定的溫度要求（見傳感器銘*）。
確定是否有負壓情況存在。
電極和襯里材料的選擇應滿足流體介質的化學性能。

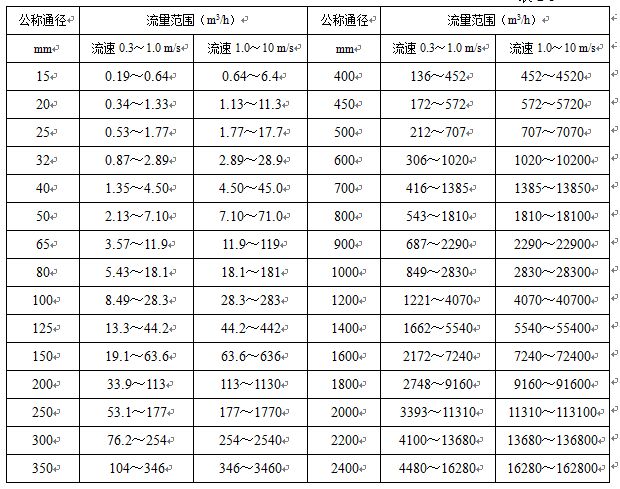

衛生型電磁流量計公稱通徑與流量范圍

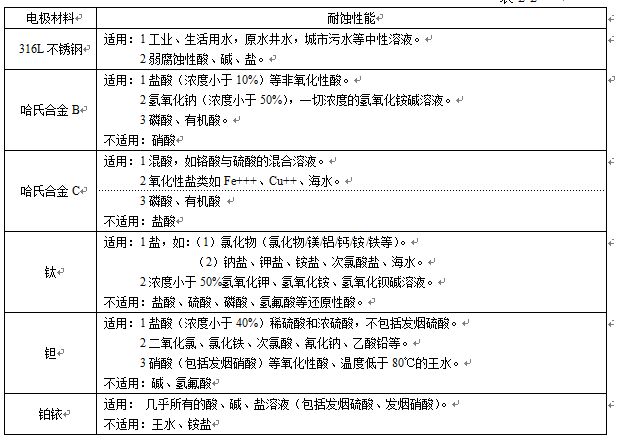

衛生型電磁流量計電極材料的選擇

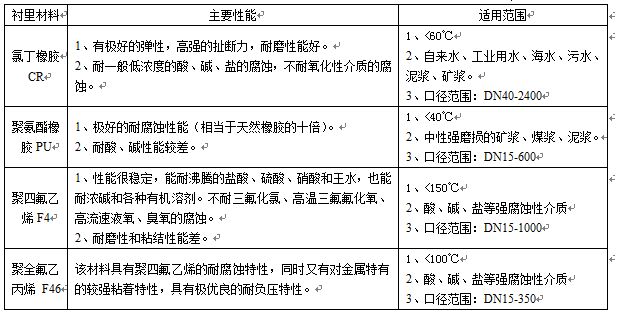

衛生型電磁流量計襯里材料的選擇
衛生型電磁流量計接地環的選擇
若與傳感器連接的管道是絕緣性，則推薦使用接地環或接地電極，若被測介質是磨損的，應選擇帶頸襯里保護接地環。
聚四氟乙烯襯里的傳感器，安裝使用時建議配備接地環，其作用有二：一是保護襯里表面， 二是具有良好接地。
